產品簡介
板式給料機是一種散狀物料的輸送設備，這種設備既能輸送顆粒粒度在5mm以下的細物料，也能輸送1m以上的大塊物料。具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。在礦山、建材、化工、冶金等工作部門得到廣泛應用。 板式給料機具有牽引
力大、功耗小、磨損小、漏料少、運行平穩、工作可靠使用壽命長、檢修方便等突出的優點。
產品分類
板式給料機可分為：輕型板式給料機、中型板式給料機、重型板式給料機；

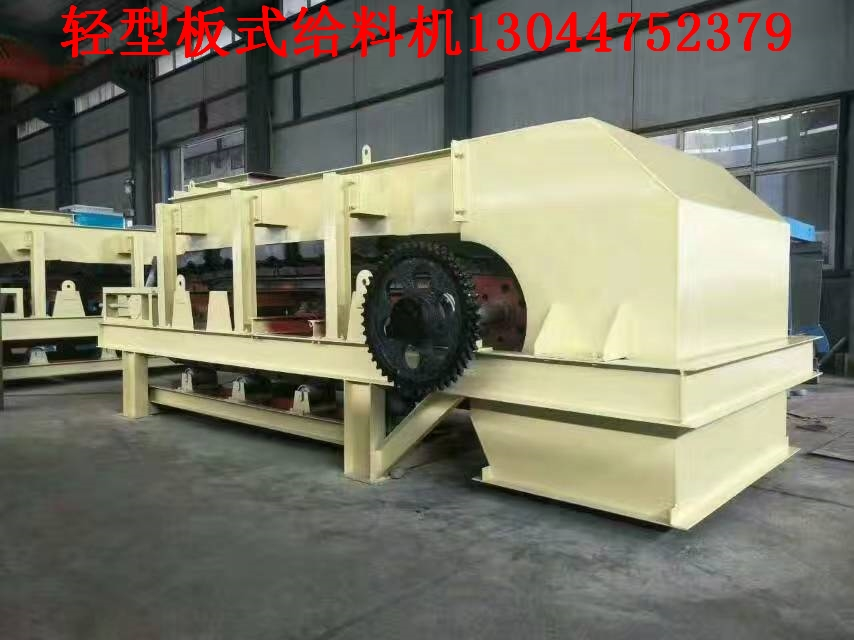

1、輕型板式給料機允許輸送堆積密度不大于 1200kg/m3，塊重不超過140kg，溫度不高于 350℃的塊 狀和顆粒狀物料 ；
2、中型板式給料機允許輸送堆積密度不大于 2400kg/m3，塊重不超過 500 kg，溫度不高于 400℃的塊
狀和顆粒狀物料，其安裝傾角一般不超過 25°；

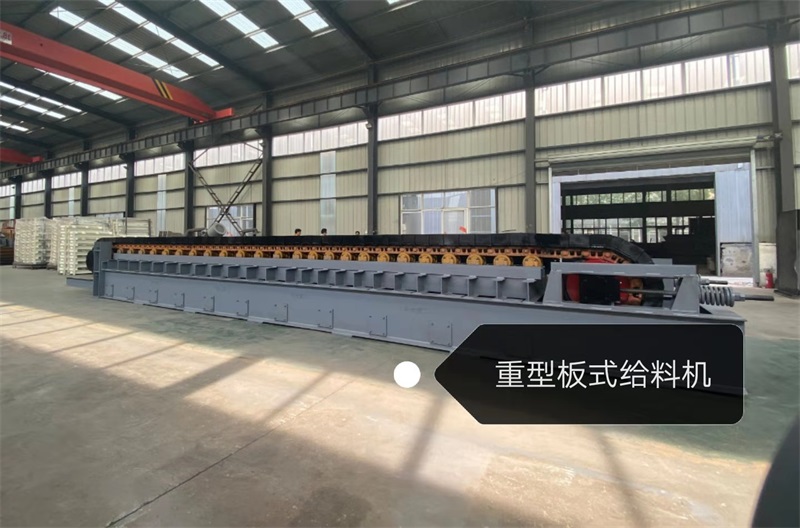

3、 重型板式給料機用于由貯料倉向破碎機、輸送機或其它機械連續和均勻給料，也可用于短距離輸送塊度與密度較大的物料，可水平安裝，也可傾斜安裝，*大傾角12度。
選型參數
表一 輕型板式給料機參數表 Table 1:Table of parameters of light plate feeder
型號 Model | 輸送槽寬度 Groove Width | 鏈輪中心距 C-C Length | 給料速度(m/s) Speed | 給料粒度 Granule Size | 輸送量(t/h) Capacity |
BQ500-2~15 | 500 | 2~15 | 0.05-0.4 | ≤100 | 50 |
BQ630-3~15 | 630 | 3~15 | 0.04-0.4 | ≤200 | 80 |
BQ800-3~18 | 800 | 3~18 | 0.04-0.4 | ≤300 | 150 |
BQ1000-3~18 | 1000 | 3~18 | 0.03-0.4 | ≤400 | 250 |
BQ1250-3~18 | 1250 | 3~18 | 0.03-0.4 | ≤450 | 350 |
表二 中型板式給料機參數表Table 2:Table of parameters of medium plate feeder
型號 Model | 輸送槽寬度 Groove Width | 鏈輪中心距 C-C Length | 給料速度(m/s) Speed | 給料粒度 Granule Size | 輸送量(t/h) Capacity |
B800-3~15 | 800 | 3~15 | 0.03-0.25 | ≤400 | 200 |
B1000-3~18 | 1000 | 3~18 | 0.03-0.25 | ≤500 | 280 |
B1250-3~18 | 1250 | 3~18 | 0.03-0.25 | ≤700 | 350 |
B1600-4.5~18 | 1600 | 4.5~18 | 0.02-0.20 | ≤800 | 450 |
B1800-4.5~18 | 1800 | 4.5~18 | 0.01-0.20 | ≤900 | 550 |
B2000-4.5~18 | 2000 | 4.5~18 | 0.01-0.20 | ≤1000 | 600 |
B2200-4.5~18 | 2200 | 4.5~18 | 0.01-0.16 | ≤1500 | 650 |
B2500-4.5~18 | 2500 | 4.5~18 | 0.01-0.16 | ≤1500 | 700 |
表三 重型板式給料機參數表 Table 3:Table of parameters of heavy duty plate feeder
型號 Model | 輸送槽寬度 Groove Width | 鏈輪中心距 C-C Length | 給料速度(m/s) Speed | 給料粒度 Granule Size | 輸送量(t/h) Capacity |
BZ1000-4~20 | 1000 | 4~20 | 0.02-0.20 | ≤600 | 400 |
BZ1250-4~2 0 | 1250 | 4~20 | 0.02-0.20 | ≤700 | 600 |
BZ1600-6.3~18 | 1600 | 6.3~18 | 0.02-0.20 | ≤1000 | 800 |
BZ2000-6.3~18 | 2000 | 6.3~18 | 0.02-0.20 | ≤1500 | 1200 |
BZ2500-8~16 | 2500 | 8~16 | 0.02-0.20 | ≤1600 | 1500 |
BZ3150-8~12.5 | 3150 | 8~12.5 | 0.05-0.16 | ≤2000 | 2000 |
應用范圍

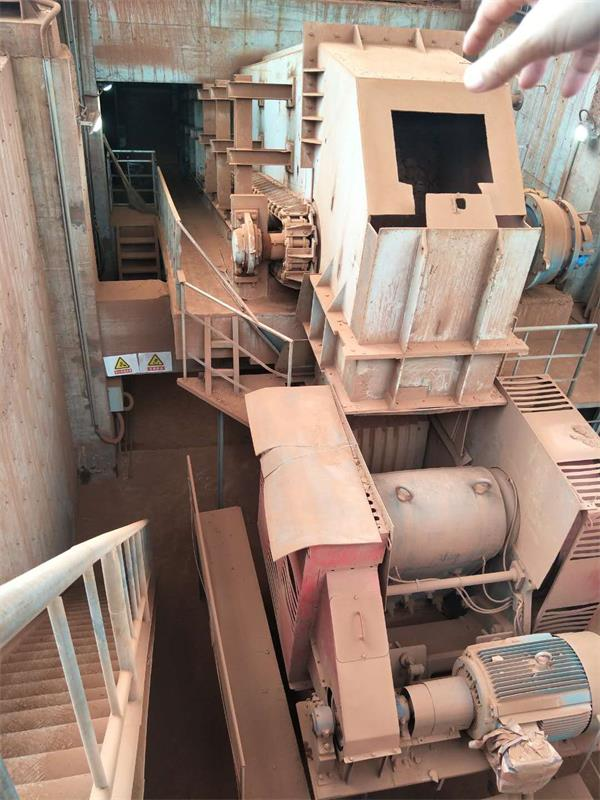

BWZ型重型板式給料機是運輸機械的輔助設備，該機應用于大型選礦廠破碎分*車間及水泥、建材等部門，作為料倉向初*破碎機連續和均勻給料，重型板式給料機也可用于短距離輸送粒度與比重較大、粒度較大、溫度較高的物料。重型板式給料機可水平安裝，也可傾斜安裝，*傾角20°
二、特點
重型板式給料機拖曳鏈條采用**廠家生產的標準干式履帶鏈條，無需潤滑，抗拉強度高安裝維護方便。如圖：
重型板式給料機所有鏈連接部位均采用脹套和鎖盤連接，不損傷軸徑，減少應力集中，方便拆裝。
重型板式給料機鏈板為沖壓焊接結構，鏈板之間弧形搭接，工作時不漏料，鏈板上下加強，具有更大的承載能力。
重型板式給料機驅動裝置采用懸掛單點浮動支撐方式，齒徑吻合不受基礎精度的影響，可*限度減少板喂機的徑向安裝尺寸
板式給料機槽板
三、板式給料機傳動形式
重型板式給料機按照傳動方式分為：
a）右傳動：傳動裝置在喂料運行方向右側
b）右傳動：傳動裝置在喂料運行方向左側
按照給料速度變化方式分：
a）恒速式；
b）調速式
